Vševojskový prostředek monitorování radiační a chemické situace

mjr. Ing. Pavel OTŘÍSAL, Ing. Tomáš DVOŘÁK, Ústav OPZHN, UO Brno

Klíčová slova: radiační a chemická situace, monitorování radiační a chemické situace, souprava chemického pozorovatele.

Úvod

Chemické zabezpečení (dále jen ,,CHZ") patří mezi základní opatření zabezpečení činnosti vojsk. CHZ zahrnuje monitorování radiační a chemické situace, dekontaminaci a ochranu vojsk, techniky a materiálu proti účinkům radioaktivních a toxických látek. Opatření CHZ plní všechny jednotky, útvary a svazky vlastními silami a prostředky. Chemické vojsko, jako speciální druh vojska, zajišťuje svými jednotkami a útvary pouze nejsložitější úkoly této oblasti. Jedná se zpravidla o takové činnosti, které nejsou vševojskové jednotky, útvary a svazky schopny plnit vlastními silami a prostředky.

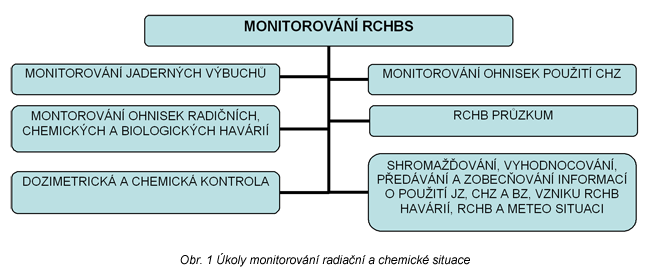

Obr. 1 Úkoly monitorování radiační a chemické situace

Úkoly monitorování radiační, chemické a biologické situace (dále jen ,,RCHBS") jsou uvedeny na obr. 1.

I přesto, že tuto oblast CHZ (převážně) zabezpečuje chemické vojsko svými jednotkami radiačního a chemického průzkumu, kapacita sil a prostředků těchto jednotek však neumožňuje plnit úkoly monitorování RCHBS ve prospěch všech jednotek, útvarů a svazků. Proto musí být plnění úkolů monitorování RCHBS věnována náležitá pozornost i ze strany velitelů vojskových i  vševojskových jednotek, útvarů a svazků.

Každá rota (a jí na roveň postavená jednotka) musí mít ve své organizační struktuře nejméně dva speciálně vycvičené vojáky, kteří kromě svých povinností plní funkci chemických pozorovatelů. Tito vojáci jsou pravidelně cvičeni pro výkon této funkce. Povinností (ale i zájmem) velitele je zabezpečit jejich účast na výcviku.

Dnem 1. července 2000 vstoupila v platnost směrnice NOS GŠ AČR ,,Požadavky na vycvičenost vojáků a jednotek v ochraně proti ZHN." Tato směrnice obsahuje cíle výcviku, požadavky na vycvičenost vojáků v ochraně proti ZHN a způsob jejího hodnocení v  souladu s požadavky NATO.
Pro účely této směrnice se vojáci rozdělují do kategorií:

Chemičtí pozorovatelé musí kromě požadavků kladených na jednotlivce umět:

Základní informace o soupravě chemického pozorovatele SCHP-6

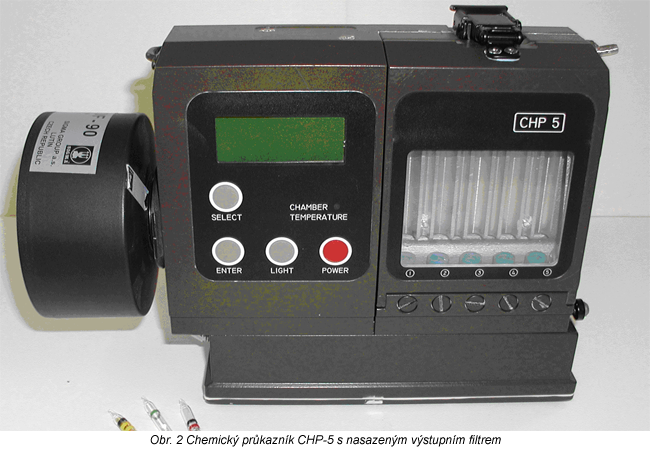

Obr. 2 Chemický průkazník CHP-5 s nasazeným výstupním filtrem

Koncem roku 2005 prošla vojskovými zkouškami a následně byla do výzbroje AČR zavedena souprava chemického pozorovatele SCHP-6.
Souprava SCHP-6 umožňuje zjišťování potenciálních OL, měření úrovně radiace a dávky ozáření osob, monitorování stupně radioaktivní kontaminace objektů a povrchů, zjišťování parametrů jaderných výbuchů, odběr a transport vzorků vzduchu, vytyčení kontaminovaných prostorů, zjišťování meteorologických prvků přízemní vrstvy atmosféry, zjišťování polohy místa pozorování a předávání výsledků pozorování.

Pro plnění úkolů monitorování RCHBS je souprava SCHP-6 vybavena chemickým průkazníkem CHP-5 a dozimetrickým přístrojem RDS-200. Dále je vybavena soupravou pro odběr plynných vzorků, soupravou pro vytyčování kontaminovaných prostorů, meteorologickým přístrojem Xplorer-4, radiostanicí RF-13, ručním přijímačem družicové navigace, buzolou SUUNTO M-3G se sklonoměrem, stopkami, dalekohledem SIMMONS/CLS, nabíječem mobilním NM13. Pro zpracování a záznam zpráv je určena tabulka zpráv NBC. Souprava je uložena v přepravním obalu.

Současně se soupravou chemického pozorovatele procházel vojskovými zkouškami prototyp nového chemického průkazníku CHP-5 (obr. 2), který bude postupně nahrazovat dnes již zastaralý chemický průkazník CHP-71.

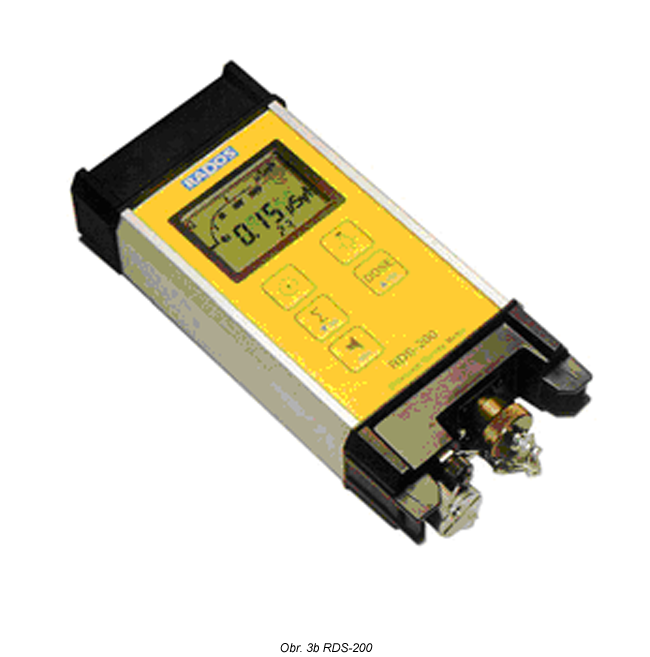

Obr. 3b RDS-200

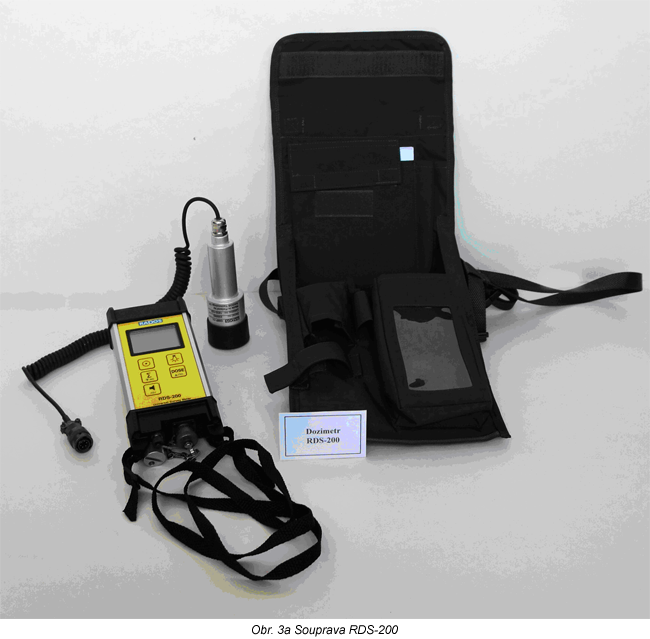

Obr. 3a Souprava RDS-200

K provádění radiačního průzkumu a dozimetrické kontroly je v SCHP využita souprava přenosného dozimetrického přístroje RDS-200 (obr. 3a). Souprava se skládá z  přístroje RDS-200 (obr. 3b), externí sondy GMP-11 a přenosného plátěného obalu.

Souprava je určena pro měření úrovně radiace, měření orientační hodnoty dávky ozáření a vyhledávání oblastí kontaminovaných radioaktivními látkami. Na rozdíl od přístrojů IT-65 a DP-86 vyhovuje i podmínkám pro měření nízkých úrovní radiace.

Hlavní částí soupravy je univerzální přenosný dozimetrický přístroj RDS-200 (obr. 3b). Vnitřní sonda přístroje měří příkon prostorového dávkového ekvivalentu záření gama, který je v přístroji dále integrován na hodnotu prostorového dávkového ekvivalentu. Přístroj umožňuje optickou a akustickou varovnou signalizaci překročení nastavených hladin hodnot obou měřených veličin. Nastavení varovných hladin se provádí výběrem ze sady přednastavených hodnot. Dále je možná signalizace překročení měřícího rozsahu přístroje, stav baterií a různé chyby, resp. poruchy. Možná je i akustická signalizace jednotlivých detekovaných impulsů. Přístroj se ovládá pomocí pěti funkčních tlačítek a je vybaven přehledným LCD displejem s grafickými prvky a možností podsvícení.

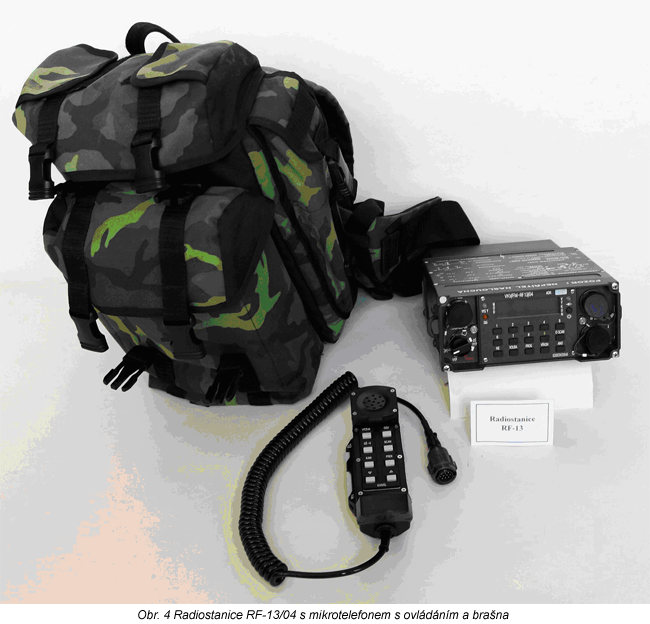

Obr. 4 Radiostanice RF-13/04 s mikrotelefonem s ovládáním a brašna

K předávání zpráv o zjištěné situaci RCHBS (včetně ,,vševojskové") slouží přenosná VKV radiostanice RF-13/04 (obr. 4).

Radiostanice umožňuje provoz se zvýšenou citlivostí mikrofonu a omezovačem šumu. Dále umožňuje předvolbu až 9 kanálů a jejich uložení v paměti, prioritní prohledávání přednastavených kanálů, selektivní volbu účastníků, bleskové přenášení třímístného kódu, okamžitý výmaz přednastavených kanálů v případě ohrožení obsluhy, programování kanálů z plnícího zařízení PK-13, vzájemné programování stanic, ovládání pomocí mikrotelefonu s ovládáním, skupinovou a generální výzvu, skupinový a selektivní výběr účastníků, naprogramování kódů maskovače pro každý kanál.

Jednou z povinností chemického pozorovatele je vytyčování kontaminovaných prostorů. K tomuto účelu byla do soupravy zařazena souprava pro vytyčování (obr. 5), která respektuje ustanovení normy STANAG-2002. Souprava se skládá z pěti vytyčovacích znaků pro každý druh kontaminace (radioaktivní - bílá, chemická - žlutá, biologická - modrá), dvou černých a jednoho červeného popisovače, úderového sponkovacího kladiva a návodu pro použití. Celá souprava je uložena v textilním obalu se závěsným popruhem.

Pro hodnocení povětrnostních podmínek v přízemní vrstvě atmosféry (do 2 m) je v soupravě přenosný termoanemometr Skywatch Xplorer-4. Přístroj kromě měření teploty a rychlosti větru (jak napovídá název) umožňuje měření barometrického tlaku a nadmořskou výšku, dále je vybaven elektronickým kompasem.


Obr. 5 Souprava pro vytyčování, vytyčovací znaky

Přístroj umožňuje práci v 8 módech: rychlost větru/max. rychlost, rychlost větru/teplota, rychlost větru/windchill faktor (pocitová teplota), rychlost větru/kompas, rychlost větru/nadmořská výška, tlakové trendy (záznam), relativní tlak (záznam), nadmořská výška (záznam).

Ruční přijímač družicové navigace eTREXTM Summit GARMIN slouží především pro určení vlastní polohy pozorovacího stanoviště, případně místa, kde byla zjištěna radioaktivní či chemická kontaminace, případně příznaky biologické kontaminace. Dále je ho možno využít společně s dalekohledem pro určení místa provedení jaderného, chemického, případně biologického útoku. Tento typ navigace je pouze v prototypu soupravy, v nově dodávaných soupravách je nahrazen ,,vojenským" přístrojem PLGR-II.

Pro usnadnění pozorování stanoveného prostoru je určen dalekohled BINOCOM/CLS. Jedná se o vodotěsný dalekohled s  dálkoměrnou stupnicí na tubusu, záměrným křížem v zorném poli a vestavěným kompasem s možností přisvícení. Zaostření se provádí středovým ostřícím šroubem, s možností dioptrické korekce na pravém okuláru. Očnice jsou přizpůsobeny pro pozorování v brýlích.

Nabíječ mobilní NM13 slouží k nabíjení jedné zdrojové skříně typu RF 13.1 standardním způsobem nabíjení. Po nabití zdroje automaticky přechází do režimu konzervačního nabíjení. V soupravě je určen pro nabíjení zdrojů radiostanice RF-13/04 a chemického průkazníku CHP-5.

Dalším vybavením souprav pozorovatele je buzola SUUNTO M-3G se sklonoměrem, stopky, kapesní svítilna PELI M6, souprava pro odběr plynů a aerosolů, tabulka zpráv NBC a přehled varovných signálů, návod k použití, záznamník, přepravní obal.

Souprava je uložena v kovové uzamykatelné přepravní bedně o rozměrech 505 × 415 × 500 mm, celková hmotnost soupravy činí 34 kg. Přepravní bedna splňuje požadavky pro přepravu všemi typy dopravních prostředků.

Závěr

Představená souprava chemického pozorovatele SCHP-6 znamená novou generaci vševojskového prostředku pro monitorování RCHBS. V současné době dochází k jejímu nákupu a postupnému zavádění do výzbroje jednotek AČR. Je jen na odpovědnosti funkcionářů všech stupňů velení, jak rychle bude tento prostředek zaveden a jak kvalitně budou chemičtí pozorovatelé vybíráni a připravováni. Jen splnění těchto podmínek umožní adekvátní využití této soupravy.
